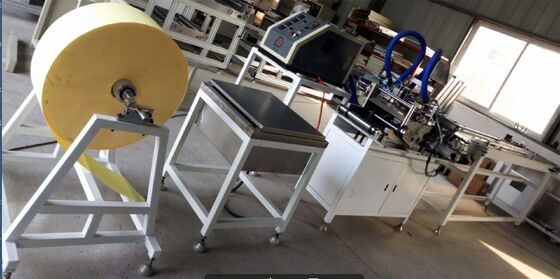

Linha de Produção de Dobra de Papel Servo para Filtros de Ar Quadrados Máquina de Dobra de Filtro de Ar
A Linha de Produção de Dobra de Papel Servo para Filtros de Ar integra alimentação automática, umidificação, impressão, colagem servo, dobra, formação e transporte por esteira. Adota um sistema de pulverização avançado para substituir o aquecimento a vapor tradicional, garantindo umidade estável e excelente formação de dobras.
O sistema de pistola de cola dual-servo suporta múltiplos métodos de colagem, como ângulo reto, ângulo oblíquo e ângulo oblíquo de dupla face. Com um sistema PLC controlado por toque, o equipamento oferece operação fácil, altura de dobra precisa, espaçamento uniforme de corrugação e produção de alta velocidade variando de 5 a 50 m/min.
Esta linha de produção oferece desempenho excepcional para produção em massa de papel de filtro tipo painel com qualidade de dobra superior.
Especificações do Produto
| Altura de Dobra do Papel |
20-60 mm |
| Largura Máxima do Papel de Filtro |
90-320 mm |
| Velocidade de Produção |
5-50 m/min |
| Velocidade da Esteira Transportadora |
0-8 m/min |
| Capacidade da Máquina de Cola Hot Melt |
10L |
| Dimensões da Máquina (C×L×A) |
6200mm × 16000mm × 1400mm |
| Consumo Total de Energia |
9 kW |
| Fornecimento de Ar Comprimido |
1 m³/min |
| Potência do Motor Principal |
1.1 kW |
| Potência do Motor da Esteira |
0.55 kW |
| Potência do Motor Servo de Injeção de Cola |
2×400 kW |
| Potência da Máquina de Cola |
6.4 kW |
| Peso da Máquina |
600 kg |
| Pressão de Operação do Ar |
0.6 MPa |
| Tensão de Alimentação |
380V / 50Hz |
Parâmetros de Desempenho
Especificações do Equipamento: Largura máxima de dobra 320mm
Utiliza o sistema de pulverização mais avançado substituindo o aquecimento a vapor tradicional
Altura de dobra: 20-60mm (requer substituição de rolo)
Planicidade da dobra: excepcionalmente lisa
Espaçamento da corrugação: uniforme, fabricado usando processo de rolo importado
Velocidade de Produção: 5m-50m/min
Capacidade da Máquina de Cola Hot Melt: 10L
Desempenho da Pistola de Cola: motores dual-servo, controle PLC/tela sensível ao toque, colagem em ângulo reto / oblíquo / dupla face
Sistema de rolo de coleta de dobras: ajuste de guia
Tempo de pré-aquecimento: 30 minutos com temporizador
Operação completa por tela sensível ao toque
Uma das máquinas de dobra mais avançadas da China
Lista de Configuração
Configuração do Motor
Motores servo totalmente digitais (Marca: Delta, Taiwan); motores trifásicos (Marca: Huanxin, Taiwan).
Configuração da Tela Sensível ao Toque
Tela sensível ao toque de 7 polegadas, Marca: Taiwan Weintek.
Controlador Programável PLC
Unidade de controle de quatro eixos, Marca: Taiwan Delta.
Inversor de Frequência
Marca doméstica Kerun.
Componentes Elétricos
Interruptores de proximidade de alta precisão personalizados, interruptores de proximidade importados, relés e pequenas peças elétricas.
Componentes Mecânicos
Eixos com cromo duro galvanizado; outros componentes tratados com escurecimento padrão.
Sistema de Máquina de Cola
Uma máquina de cola de 10KG, duas mangueiras de cola independentes e duas pistolas de cola.
Peças Padrão de Instrumentos
Instrumentos dispostos logicamente e fáceis de desmontar.
Aplicações
- Filtros de ar automotivos tipo painel
- Filtros de HVAC e purificação de ar doméstico
- Produtos de filtração de ar industrial
- Papel de filtro plissado para sistemas de remoção de poeira e ambientais
- Produção de mídia filtrante plana, quadrada e retangular
Visualizações da Linha de Produção
Perfil do Fabricante
A Bengbu Tongchen Automation Technology Equipment Co., Ltd. está estrategicamente localizada em Bengbu, China - um importante centro de transporte e centro industrial. Nossa empresa é especializada em pesquisa, desenvolvimento, design e fabricação de equipamentos avançados de produção de filtros, fornecendo soluções práticas e eficientes que atendem às demandas do mercado doméstico e aos padrões internacionais.
Gama de Produtos
- Equipamentos de dobra de papel e máquinas rotativas
- Equipamentos de produção de motores a diesel e filtros de ar grandes
- Equipamentos de produção de filtros sem partição e com partição
- Máquinas de dobra e linhas de produção de tiras de fibra de vidro
Priorizamos a qualidade do produto e o serviço abrangente para aprimorar a vantagem competitiva de sua marca nos mercados globais. A Tongchen Technology está comprometida em se tornar seu provedor de soluções mecânicas mais confiável e parceiro de negócios de longo prazo.
